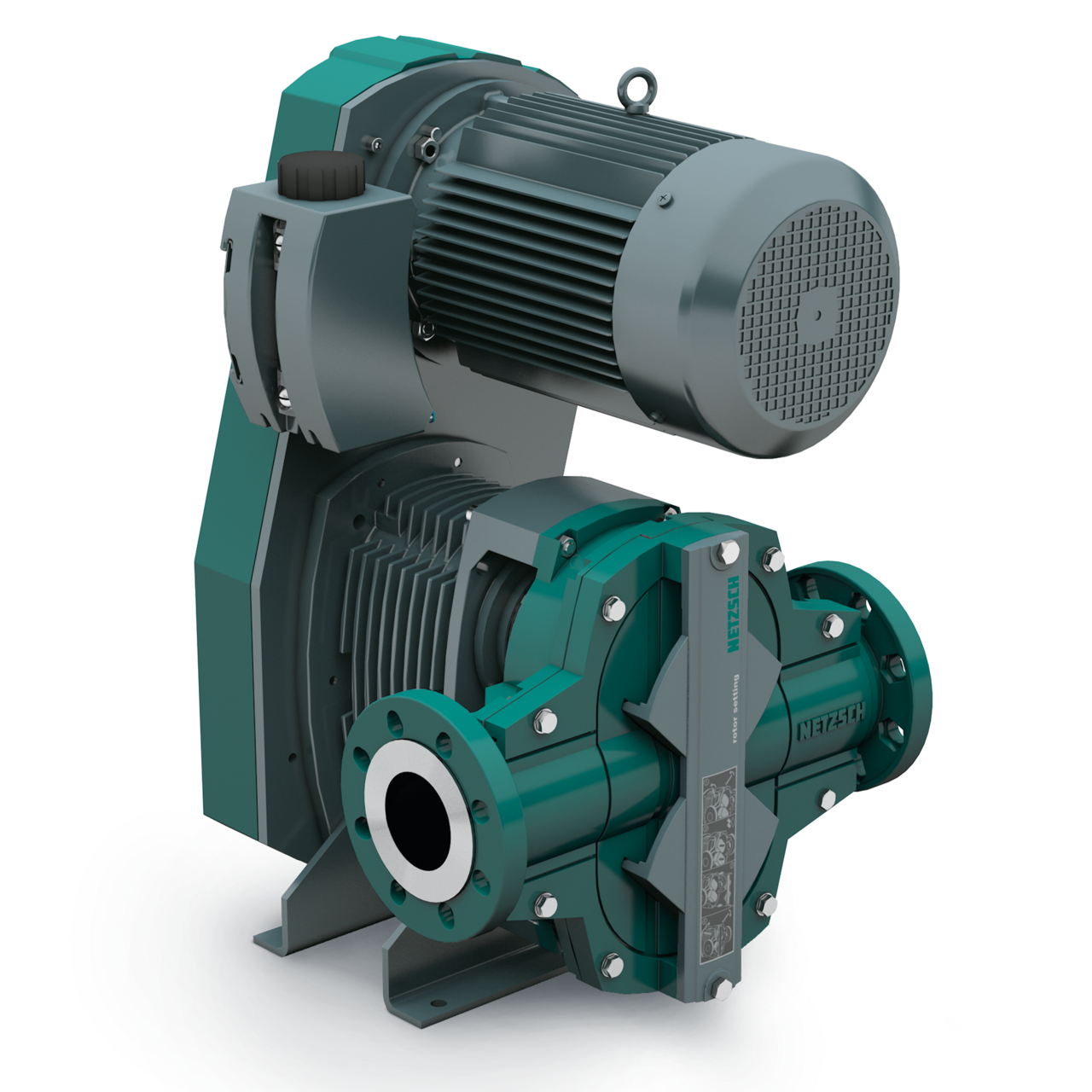

Bomba de Lóbulos Rotativos TORNADO® T.Envi®

Resistentes, potentes e de fácil manutenção: as bombas compactas de lóbulos TORNADO® T.Envi® são perfeitamente adaptadas às suas necessidades individuais em tecnologia ambiental e de biogás e impressionam pela facilidade de manutenção graças ao projeto inovador FSIP® (Full Service in Place).

Durante todo o ciclo de bombeamento, apenas o elastômero e a superfície do componente metálico fazem interface dentro da bomba. As interfaces de superfície do componente de elastômero para elastômero, que sofrem desgaste excessivo e geram calor, são eliminadas. Isso torna as bombas de lóbulos rotativos TORNADO® particularmente robustas e duráveis. O acionamento por correia isento de óleo também garante o funcionamento extremamente silencioso da unidade de bomba, resultando em menos vibrações e menor desgaste em todos os componentes, o que aumenta significativamente a vida útil.

O projeto FSIP® também torna a manutenção muito fácil para você: como o sistema não é lubrificado, não há necessidade de trocas de lubrificante demoradas e nenhum risco de vazamento.

Serviço rápido e fácil devido ao conceito inovador FSIP®

No entanto, caso sejam necessários trabalhos de manutenção ou reparo na T.Envi®, você pode realizá-los rapidamente e, acima de tudo, facilmente, graças ao acesso direto à câmara da bomba. Depois de remover a tampa dianteira, você pode acessar o acionamento por correia dentada completo. Não é necessário desmontar a flange de sucção e descarga da tubulação, nem a carcaça da bomba. Isso reduz sua carga de trabalho ao mínimo e reduz seus tempos de inatividade. Outra vantagem é o projeto compacto e a máxima segurança operacional devido à separação da câmara de bombeio da caixa de engrenagens. Isso permite que você transporte seu produto com segurança e suavidade ao mesmo tempo. Além disso, as bombas de lóbulos rotativos TORNADO® permitem dosar quase todos os meios em proporção à velocidade.

Aceite os cookies de marketing para visualizar o vídeo.

Bomba de Lóbulos Rotativos TORNADO® equipamentos autônomos e muito versáteis.

Receba sua oferta personalizada agora!

Ver mais

Vantagens

Segurança

Máxima segurança operacional graças à separação espacial dos compartimentos da bomba e da caixa de engrenagens

FSIP® Design

O design FSIP® simplifica e reduz os tempos e custos de serviço

Construção

Construção robusta e durável devido à inversão do material

Technique

TORNADO® T.Envi® Rotary Lobe Pump, NETZSCH, Pumps, Systems

1 Dispositivo de ajuste de rotor
Usando o dispositivo de ajuste, os lóbulos são ajustados radial e axialmente.

2 Tampa dianteira
Os rotores, vedação da tampa e selos podem ser acessados para inspeção, manutenção ou substituição simplesmente removendo a tampa dianteira.

3 Revestimento da tampa
Devido a baixa taxa de dilatação dos elastômeros, a bomba pode ser utilizada em aplicações com variação de temperatura sem reduzir sua vida útil e eficiência.

4 Rotor
O design simples e robusto dos lóbulos rotativos garante alta estabilidade. Devido à geometria, cada lóbulo pode ser instalado e removido de forma independente. Os lóbulos rotativos podem ser trocados em apenas alguns passos porque os lóbulos não são aparafusados ao eixo, mas são fixados com elementos de fixação facilmente acessíveis. Além disso, nenhum trabalho de ajuste axial é necessário nos pistões rotativos. Nenhum sólido ou material fibroso pode aderir à face lisa e plana do pistão rotativo.

5 Selos
O design do cartucho está disponível em versões de simples e dupla ação. A vedação é posicionada especificamente para evitar espaços mortos e a posição da face do selo permite circulação constante do fluído pelas faces. Ampla faixa de selos e materiais disponíveis, selecionados para atender requisitos de aplicações individuais. Disposição de selo inclui acesso fácil às conexões para lavagem.

6 Revestimento da carcaça
Insertos com revestimento de elastômero com espessura mínima e uniforme reduz os impactos da temperatura comparado a bombas lobulares convencionais com rotores elastoméricos.

7 Carcaça do rotor
A carcaça está disponível com diferentes conexões, flanges ou conexões rosqueadas.

8 Caixa de rolamento
A carcaça do mancal é projetada de acordo com o sistema GSS (Sistema de Segurança de Transmissão): Está fisicamente separada da carcaça da bomba. Os rolamentos são lubrificados para uma longa vida útil.

9 Acionamento por correia dentada
O motor transmite potência por uma correia dentada de dupla face que tanto aciona como sincroniza os eixos da bomba. Se necessário, o acionamento pode ser usado em conjunto com um conversor de frequência para atingir uma taxa de vazão específica ou faixas de vazões.

Name	Pressão Máxima (bar)	Capacidade Mínima (m³/h)	Capacidade Máxima (m³/h)	Rotação (rpm)
04/45	4	8	45	600
08/45	8	8	45	600
03/70	3	12	70	600
06/70	6	12	70	600
04/100	4	16	100	600
08/100	8	16	100	600
03/140	3	24	140	600
06/140	6	24	140	600
04/200	4	41	200	600
08/200	8	41	200	600
03/300	3	50	300	600
06/300	6	50	300	600

Outros tamanhos e informações técnicas sob consulta.
