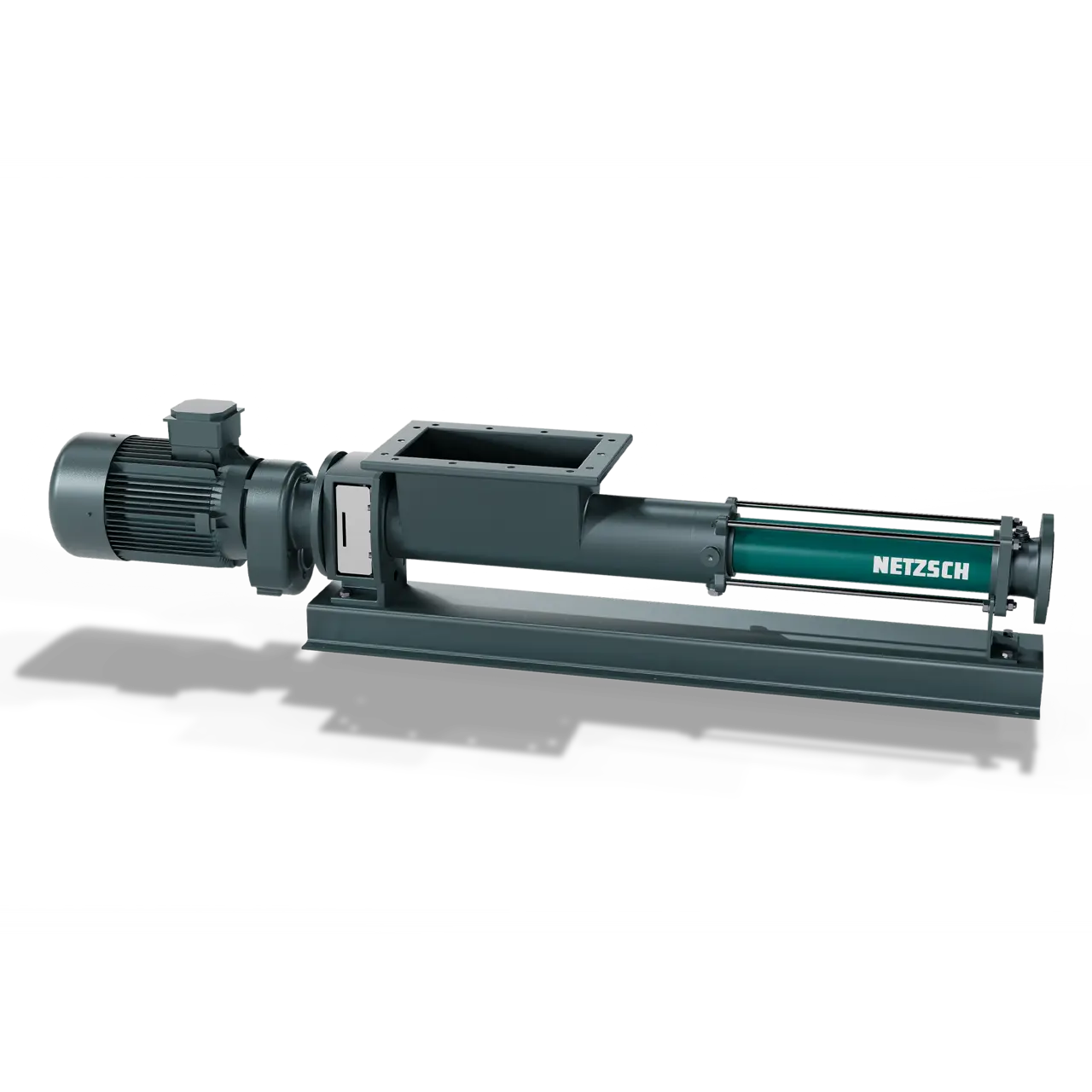

NEMO® Pompa BO/BS con tramoggia in costruzione a blocchi
Pompa ideale per fluidi friabili, dal design compatto, adatta a quasi tutti i settori industriali
Il NEMO® BO/BS a monovite eccentrica con tramoggia e asta di accoppiamento con vite di alimentazione e camera di alimentazione per migliorare l'alimentazione del prodotto negli elementi di trasporto, è utilizzata per applicazioni nei settori della tecnologia ambientale, alimentare e chimico.
Il sistema NEMO® BO/BS è particolarmente adatto per fluidi sensibili al taglio, lubrificanti e non, tixotropici, dilatanti, altamente viscosi e friabili che non tendono a fare ponte, nonché per fluidi a lento scorrimento o non scorrevoli, con o senza contenuto solido. La differenza tra i tipi BO/BS sta nella tramoggia di ingresso. La serie BO ha una tramoggia di ingresso rettangolare, mentre la serie BS ha una tramoggia di ingresso quadrata. Entrambi i tipi di pompa sono utilizzati in quasi tutti i settori industriali per il trasporto continuo, stabile in pressione, delicato e a bassa pulsazione. Questo design speciale garantisce una migliore alimentazione del prodotto negli elementi di trasporto. Inoltre, la pompa a monovite eccentrica garantisce un dosaggio proporzionale alla velocità di quasi tutti i fluidi. Nella costruzione a blocchi con azionamento flangiato, questa pompa è particolarmente compatta ed economica.
Vantaggi
Tecnica
- Sistema modulare variabile
- Struttura a blocchi robusta e compatta
- Il giunto giusto per ogni applicazione
- Tenuta meccanica standard, altre tenute opzionali
- Trasporto delicato del prodotto
- Connessioni della pompa in conformità con gli standard nazionali e internazionali, nonché in modelli appositamente progettati
1. Rotore
In esecuzioni antiusura e resistenti alla corrosione sino al rotore in ceramica NEMO CERATEC.
2. Statore
Vulcanizzato all'interno del tubo, con guarnizioni integrate su entrambe le estremità in una vasta gamma di elastomeri, materie plastiche e metalli. Ingresso statore con apertura svasata che migliora l'accesso del prodotto nella camera di alimentazione.
3. Trasmissione
Asta d'accoppiamento con coclea dotata di cassa precarico per un ingresso ottimale del prodotto negli elementi di pompaggio e due giunti cardanici per la trasmissione del moto dall'azionamento al rotore.
4. Tenuta albero
Di serie con tenuta meccanica a semplice effetto, resistente all'abrasione e bidirezionale. Su richiesta tenute meccaniche semplici/a doppio effetto dei più diversi tipi e produttori, a cartuccia, tenute speciali e a premistoppa.
5. Corpo di aspirazione e pressione
Corpo con tramoggia rettangolare/quadrata. Possibilità di adattare le dimensioni della tramoggia alla singola applicazione.
Flange e attacchi filettati ai sensi della norma DIN e altri standard internazionali. Materiali in ghisa grigia, acciaio e acciaio al cromo-nichel gommato, materiali speciali in base ai requisiti.
6. Costruzione monoblocco
Grazie all'azionamento flangiato direttamente alla lanterna della pompa, si ottengono dimensioni compatte, peso totale contenuto, altezza dell'asse costante e indipendente dalla struttura e dalla grandezza dell'azionamento, manutenzione ridotta così come elevata accessibilità meccanica unita a vantaggi economici.
| Name | Pressure max. (bar) | Capacity min. (m³/h) | Capacity max. (m³/h) | Speed (rpm) |
|---|---|---|---|---|
| NM015 BO/BS | 12 | 0,01 | 0,7 | up to 800 |
| NM021 BO/BS | 12 | 0,04 | 2 | up to 800 |
| NM031 BO/BS | 12 | 0,1 | 5 | up to 600 |
| NM038 BO/BS | 18 | 0,25 | 12 | up to 600 |
| NM045 BO/BS | 18 | 0,5 | 20 | up to 550 |
| NM053 BO/BS | 18 | 0,8 | 30 | up to 550 |
| NM063 BO/BS | 18 | 1,4 | 40 | up to 500 |
| NM076 BO/BS | 18 | 2,5 | 55 | up to 350 |
| NM090 BO/BS | 18 | 3,5 | 80 | up to 300 |
| NM105 BO/BS | 12 | 7,5 | 120 | up to 250 |
Altre dimensioni e dati tecnici su richiesta.
Assistenza e supporto in tutto il mondo per la vostra pompa e il vostro sistema
Il nostro servizio e la nostra assistenza non si esauriscono con l'acquisto. Dalla consulenza, ai ricambi e alla manutenzione, fino alla riparazione e all'ammodernamento della vostra pompa: vi supportiamo fin dall'inizio.
Grazie alla nostra rete di assistenza mondiale, siamo a vostra disposizione 24 ore su 24 in caso di emergenza.
Applicazioni NEMO® Pompa BO/BS con tramoggia
FAQ pompe a monovite eccentrica
Le pompe a monovite eccentrica sono particolarmente adatte per il pompaggio di fluidi altamente viscosi, abrasivi, carichi di solidi o sensibili al taglio. Le applicazioni tipiche includono l'industriachimica, alimentare, ambientale, della carta e dei materiali da costruzione, nonché il settore petrolifero e del gas.
NEMO® le pompe a monovite eccentrica di NETZSCH Pompe & Sistemi sono caratterizzate da un pompaggio delicato e a bassa pulsazione, da un'elevata precisione di dosaggio e da un'ampia gamma di applicazioni. Consentono una portata costante anche in presenza di pressioni e composizioni variabili del fluido.
Le pompe a monovite eccentrica possono essere utilizzate per il trasporto di fluidi a bassa viscosità o altamente viscosi, tra cui fanghi, sospensioni, paste, fluidi ad alto contenuto di solidi e liquidi sensibili o carichi di gas.
Sì, le pompe a monovite eccentrica sono autoadescanti e offrono prestazioni di aspirazione eccellenti. Questo le rende ideali per applicazioni con livelli di riempimento variabili o condizioni di aspirazione difficili.
NEMO® le pompe a monovite eccentrica sono disponibili in numerosi modelli, tra cui versioni a blocco, a tramoggia e igieniche. Inoltre, sono disponibili diversi materiali, varianti di tenuta e combinazioni rotore-statore per adattare in modo ottimale la pompa alla rispettiva applicazione.
I requisiti di manutenzione sono bassi e prevedibili. Le parti soggette a usura, come il rotore e lo statore, possono essere facilmente sostituite. I design di facile manutenzione consentono tempi di fermo ridotti e un'elevata disponibilità dell'impianto.
La durata dipende da fattori quali il mezzo, la velocità, la pressione e la scelta dei materiali. La progettazione professionale e l'uso di ricambi originali garantiscono una lunga durata e un funzionamento economico.
Per le pompe a monovite eccentrica NETZSCH Pompe & Sistemi sono disponibili tutte le parti di ricambio originali, compresi rotori, statori, guarnizioni, parti di giunzione e altri componenti soggetti a usura. Le parti di ricambio si adattano esattamente al design della pompa e garantiscono un'elevata affidabilità operativa.
Il pezzo di ricambio corretto può essere identificato dal numero di macchina, dal numero di serie o dal numero di articolo. Anche gli elenchi delle parti di ricambio, i disegni in sezione e le istruzioni per l'uso e la manutenzione forniscono un supporto. In alternativa, il team di assistenza NETZSCH Pompe & Sistemi può fornire una consulenza esperta sulla scelta del giusto pezzo di ricambio originale.
Sì, le versioni igieniche specializzate delle NEMO® pompe a monovite eccentrica soddisfano i severi requisiti dell'industria alimentare e farmaceutica. Sono facili da pulire e possono essere progettate per soddisfare gli standard igienici attuali.
Gli esperti di NETZSCH Pompe & Sistemi vi assisteranno nella progettazione, nella selezione e nell'integrazione della giusta pompa a monovite eccentrica - su misura per le vostre specifiche attività di pompaggio e per i requisiti di processo.
