ONBEHANDELD AFVALWATER
Renovatie zonder stilstand, zelfs bij een werkplek in beweging
Hoe zorg je ervoor dat een rioolwaterzuiveringsinstallatie tijdens renovatiewerkzaamheden ononderbroken blijft draaien?
Hoe kan een rioolwaterzuiveringsinstallatie worden gerenoveerd zonder de lopende activiteiten te onderbreken? Dit was de uitdaging waar de rioolwaterzuiveringsinstallatie van Bad Reichenhall voor stond toen, in het kader van een betonrenovatieproject, zowel de primaire bezinkbak als de in- en uitlaatleidingen moesten worden gerepareerd. Omdat de bouwplaats herhaaldelijk van locatie veranderde, was een stationaire oplossing uitgesloten. Er was behoefte aan een pompsysteem dat flexibel langs verschillende delen van de leiding kon worden ingezet zonder het zuiveringsproces in gevaar te brengen.
We laten u zien hoe de rioolwaterzuiveringsinstallatie van Bad Reichenhall alle reparatiewerkzaamheden heeft uitgevoerd met behulp van een mobiele lobbenpomp, zonder de bedrijfsvoering te onderbreken.
Individueel advies
Uitdagingen bij het verpompen van ongezuiverd rioolwater
Het ruwe afvalwater uit de primaire bezinkbak bevat een hoog gehalte aan vaste stoffen, waaronder zand, houtresten, resten van toiletpapier en fecaliën, met deeltjesgroottes tot 70 millimeter. Een pomp die voor deze toepassing is ontworpen, moet dergelijke verontreinigingen kunnen verwerken zonder verstopt te raken of aan prestaties in te boeten. Daar komt nog bij dat de aanzuigdiepte tot zeven meter vanaf de tank bedraagt, met schommelende waterstanden. Na storingen of in het geval van luchtinsluiting in het aanzuiggebied moet de pomp automatisch opnieuw starten. Aangezien de bouwplaats tijdens de renovatie herhaaldelijk van locatie veranderde, moest het pompsysteem ook op betrouwbare wijze een persafstand van ongeveer 200 meter overbruggen en binnen korte tijd op verschillende locaties kunnen worden herpositioneerd.
Betonrenovatie zonder de bedrijfsvoering te verstoren
Met een jaarlijkse afvalwaterstroom van ongeveer 3.500.000 kubieke meter vormt de rioolwaterzuiveringsinstallatie van Bad Reichenhall een essentieel onderdeel van de infrastructuur van de stad. De installatie wordt volledig door de gemeente geëxploiteerd, waarbij de nadruk ligt op lokaal beheer en duurzaam beheer. In het kader van een betonrenovatieproject voor de primaire bezinkbak waren omvangrijke werkzaamheden nodig, waaronder de renovatie van de in- en uitlaatleidingen. „Je kunt een rioolwaterzuiveringsinstallatie niet zomaar stilleggen om toegang te krijgen tot de betreffende zones”, legt Peter Wohlschlager, elektricien bij de rioolwaterzuiveringsinstallatie van Bad Reichenhall, uit. Er was daarom een oplossing nodig om de reparaties snel en eenvoudig uit te voeren zonder de bedrijfsvoering te onderbreken. NEMO® In Bad Reichenhall worden al enkele jaren excentrische pompen gebruikt. Deze zijn echter vast geïnstalleerd en niet ontworpen voor flexibele, herhaaldelijk verplaatsbare bypasses op wisselende posities. Al in 2021 had de rioolwaterzuiveringsinstallatie van Bad Reichenhall besloten een „TORNADO® Mobile“ aan te schaffen als hoogwaterpomp om een eventuele uitval van de drie hoogwaterpompstations op te vangen. Voor de betonreparatiewerkzaamheden was het daarom logisch om dezelfde mobiele pomp ook te gebruiken voor de tijdelijke omleiding van het onbehandelde rioolwater.
Robuuste pomp op wielen voor elke locatie

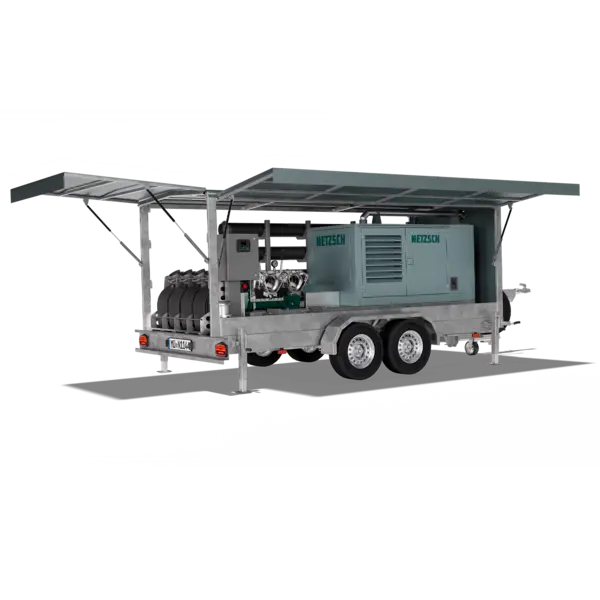

Na overleg met Pitt Mair, Area Sales Manager bij NETZSCH, stond niets het gebruik van de pomp nog in de weg: „De TORNADO® Mobile is speciaal ontwikkeld voor toepassingen zoals deze.” De TORNADO® XLB-8/2-rotatielobbenpomp is op een aanhangwagen gemonteerd, waardoor hij snel en eenvoudig precies daar kan worden ingezet waar hij nodig is. Hierdoor is een tijdrovende herinstallatie niet meer nodig wanneer de bouwplaats naar een nieuwe locatie verhuist. In de pomp draaien twee spiraalvormige lobben met drie lobben, die nauw in elkaar grijpen. Hun draaiende beweging creëert een vacuüm aan de zuigzijde, waardoor de te verpompen vloeistof automatisch wordt aangezogen. Dit maakt betrouwbare aanzuiging mogelijk vanaf een diepte tot zeven meter, evenals een onmiddellijke herstart na onderbrekingen of wanneer er lucht in het aanzuiggebied terechtkomt. Dankzij het robuuste ontwerp van de lobbenpomp kunnen vaste stoffen met een deeltjesgrootte tot 70 millimeter worden verwerkt, waaronder zand, houtresten, resten van toiletpapier en fecaliën. Daardoor blijft het debiet stabiel, zelfs bij sterk vervuild ruw rioolwater. Dankzij het gepatenteerde ‘ FSIP®’-ontwerp kunt u onderhoud ook direct ter plaatse uitvoeren, zonder dat u de pomp hoeft te verwijderen of te demonteren. Voor veel werkzaamheden volstaat het om het deksel van de behuizing te openen om toegang te krijgen tot de zuigers, afdichtingen en andere belangrijke onderdelen. Dit vermindert de benodigde onderhoudswerkzaamheden en minimaliseert uw stilstandtijd. „Het ontwerp is erop gericht om transport, flexibele bediening en onderhoudstaken zo eenvoudig en intuïtief mogelijk te maken”, legt Mair uit. „Zelfs het vervangen van slijtageonderdelen of het uitvoeren van een snelle reiniging kan in slechts enkele stappen worden gedaan.”

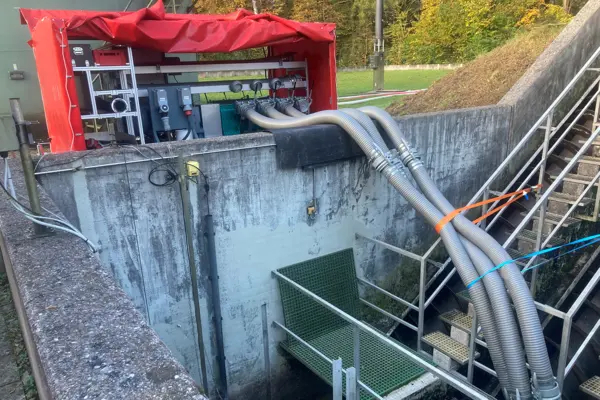

De mobiele pomp van TORNADO® werd dicht bij de tank geplaatst om een korte aanzuigafstand te garanderen. Met behulp van drie zuigslangen werd het ruwe afvalwater rechtstreeks in de pomp gevoerd, die het betrouwbaar over een afstand van ongeveer 200 meter naar een ander deel van de installatie transporteerde met een constant debiet van maximaal 1.000 kubieke meter en een maximale druk van drie bar. Op deze manier werd de volledige inhoud van de 1.500 kubieke meter grote voorbezinker volledig omgeleid. Ondertussen verliep het zuiveringsproces van de installatie zonder onderbreking, terwijl de schade aan de leeggelopen tank en de uitgedroogde leidingen werd hersteld en afgedicht met behulp van een inliner. „Met de ‘ TORNADO® Mobile’ konden we snel een oplossing realiseren voor de renovatie van primaire bezinktanks en leidingen. Het deskundige advies van onze collega’s bij NETZSCH maakte het project tot een groot succes”, aldus Wohlschlager.
Neem contact op met de experts van NETZSCH en laat u door ons adviseren. Wij helpen u graag bij de planning van uw volgende onderhouds- of renovatieproject.
TORNADO® Mobiel
- Medium: Ongebehandeld rioolwater met een hoog gehalte aan vaste stoffen
- Capaciteit: tot 1.000 m³/u
- Druk: tot 3 bar
- Gehalte aan vaste stoffen: Deeltjesgrootte tot 70 mm
- Overig: Aanzuigdiepte tot 7 m
