ROOKGASONTZWAVELINGSSLIB
Een betrouwbare manier om abrasief FGD-slib te transporteren
Hoe een kolengestookte energiecentrale in Duitsland profiteert van NETZSCH pompen
Rookgasontzwaveling is een belangrijk onderdeel van moderne energiecentraleprocessen, omdat het de uitstoot van zwaveldioxide aanzienlijk vermindert en zo op betrouwbare wijze voldoet aan de wettelijke emissielimieten. Het rookgasontzwavelingsslib (FGD-slib) dat tijdens het proces ontstaat, is echter een van de moeilijkste media om te transporteren in thermische energiecentrales. Een hoog chloridegehalte, tot 14 procent vaste stof en een sterke neiging tot bezinking leiden tot verhoogde slijtage.
Om ongeplande stilstand te voorkomen, vertrouwt een grote kolengestookte energiecentrale in Noordrijn-Westfalen, Duitsland, op een NETZSCH draaizuigerpomp, speciaal geoptimaliseerd voor het transporteren van FGD-slib. Ontdek hoe u kunt profiteren van deze innovatieve pompoplossing.
Individueel advies
Uitdagingen bij het verpompen van FGD-slib
De omgang met uitlaatgassen, die mogelijk schadelijk zijn voor het milieu of de gezondheid, is in Duitsland streng gereguleerd, onder andere door de TA-Luft (Technical Instructions on Air Quality Control) en de Federal Immission Control Act. Zo is rookgasontzwaveling sinds 1974 verplicht voor steenkoolcentrales. Verontreinigende stoffen zoals zwevende deeltjes, zware metalen en zwavelverbindingen worden meestal afgevangen en verwijderd met wassuspensies, wat betekent dat de uitlaatlucht in het ideale geval niet veel meer bevat dan waterdamp, kooldioxide en, in sommige gevallen, koolmonoxide. Dit proces produceert echter FGD-slib als afvalproduct, dat in het geval van de bovengenoemde energiecentrale ongeveer 40 tot 50 °C heet is en met 15.000 tot 20.000 ppm een chloridegehalte heeft dat vergelijkbaar is met dat van zeewater, waardoor het een uitdagend pompmedium is. In combinatie met fijn stof, zware metalen en zwavelverbindingen vormt dit een zeer corrosief mengsel. Bovendien kan het gehalte aan droge stof oplopen tot 14 procent. De deeltjes kunnen tot 1,5 millimeter groot zijn en bezinken snel door hun dichtheid. In de praktijk leidt deze neiging tot bezinking tot verhoogde slijtage van onderdelen die in contact komen met het medium, permanente corrosie van metalen onderdelen en een risico op afzettingen en verstoppingen in de pompkamer. Tegelijkertijd bemoeilijkt de inhomogene samenstelling van het slib het stabiel en gelijkmatig verpompen.
Oplossingen op maat voor de meest veeleisende vereisten
Bij het zoeken naar een pomp die niet alleen chemisch resistent is, maar ook is ontworpen om dode ruimtes te vermijden, sediment te minimaliseren en slijtage-intensieve contactzones te verminderen, wendde de exploitant van de steenkoolgestookte energiecentrale in Noordrijn-Westfalen zich tot NETZSCH Pompen & Systemen. Het doel was om een robuuste, corrosiebestendige en onderhoudsarme pompoplossing te ontwikkelen die een stabiele procesbesturing garandeert, zelfs onder veeleisende omstandigheden. De wereldwijde specialist in de behandeling van complexe media koos voor een draaizuigerpomp. Deze is gebaseerd op het beproefde verdringerprincipe, maar is opnieuw ontworpen wat betreft aandrijving, geometrie en materiaalselectie om een vrijwel onderhoudsvrije werking en een hoge bedrijfszekerheid te garanderen. Een belangrijk element was het speciale ontwerp van de pompkamer, zuigers en afdichtingen.
Hoe REA-slib transporteren met lage slijtage

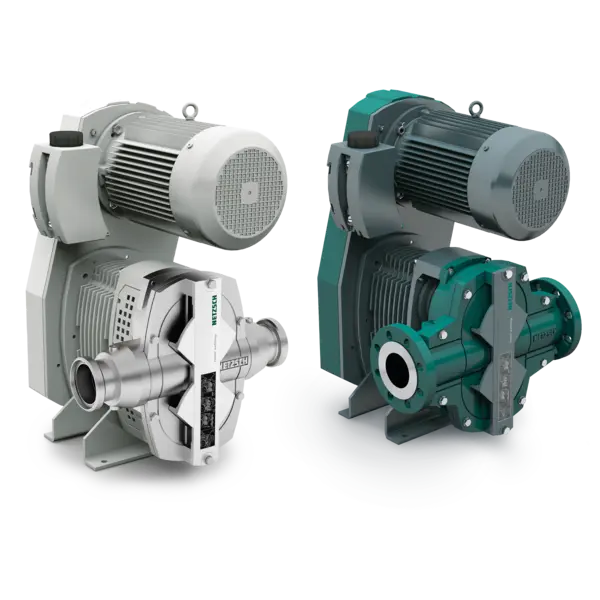

De geselecteerde TORNADO® T.Proc ® draaizuigerpomp heeft draaizuigers die buiten de pompkamer zijn gemonteerd met behulp van snelsluitingen, waardoor er geen schroefverbindingen in het toedieningsgebied nodig zijn. De voorkant van de zuigers blijft glad en biedt geen aanhechtingspunten waar het medium zich aan kan hechten. Dit concept wordt ondersteund door de rechte, tweebladige vorm van de lobbenrotors die, in tegenstelling tot complexe spiraalvormige varianten, geen dalen hebben waarin vaste deeltjes zich kunnen ophopen. Ondanks dit eenvoudige ontwerp wordt pulsatie tot een minimum beperkt dankzij een speciale geometrie van de behuizing. Dode ruimtes zijn ook vermeden in de asafdichtingssystemen door de glijvlakken gelijk met de achterkant van de zuigers te plaatsen. De vooraf ingestelde afdichtingen in het cartridgeontwerp worden tijdens de assemblage gewoon met de kwabrotor op de as geschoven. Om afzettingen van schurende deeltjes op betrouwbare wijze te voorkomen, zijn dubbelwerkende mechanische afdichtingen geïnstalleerd die tijdens bedrijf met water worden gespoeld. Een ander bijzonder kenmerk is de omkering van de gebruikelijke materiaalcombinatie. In plaats van de gebruikelijke elastomeerzuigers worden hier twee gehard stalen zuigers gebruikt die in een pomphuis draaien dat bekleed is met een geometrisch aangepaste elastomeerinlage.
Naast de robuustheid van de pomp was onderhoudsgemak een essentieel aspect voor de beheerder van de energiecentrale. De T.Proc® pomp kan worden onderhouden en gerepareerd zonder ingewikkelde demontage. Het gehele front kan worden verwijderd als een bovendeksel, waardoor het pomphuis vrij toegankelijk is tot aan de flensaansluiting en ruimte biedt voor inspectie, reiniging of vervanging van onderdelen. Dit betekent dat de rotoren in slechts een paar eenvoudige stappen kunnen worden geïnstalleerd en verwijderd, vooral omdat de eenvoudige bladgeometrie het ook mogelijk maakt om een enkele zuiger onafhankelijk van de andere te vervangen. Dankzij de afstel- en instelinrichting die in het voordeksel is geïntegreerd, zijn er na vervanging geen extra axiale afstellingen nodig. De robuuste aandrijving, de resistente materialen en het onderhoudsvriendelijke, dode ruimte-vrije ontwerp van de T.Proc® hebben ervoor gezorgd dat de pomp sinds de ingebruikname zonder problemen werkt in de kolengestookte energiecentrale in Noordrijn-Westfalen. De pomp transporteert tussen de acht en 15 kubieke meter corrosief FGD-slib en zorgt ervoor dat de rookgasreiniging altijd kan worden uitgevoerd zoals wettelijk vereist.
Neem contact op met onze experts om uw toepassing voor rookgasreiniging te optimaliseren. Wij helpen u de juiste oplossing te kiezen voor uw uitdagingen.
TORNADO® T.Proc® lobbenpomp
- Medium: Rookgasontzwavelingsslib (FGD-slib)
- Capaciteit: 8 tot 15 m³/u
- Druk: 2,5 bar
- Temperatuur: 40 tot 50 °C
- Andere: Tot 14% vaste inhoud, deeltjesgrootte tot 1,5 mm, zeer abrasief en corrosief
